[Spring] 04.MVC 란? - MVC 구조 이해

---







목차

1. MVC 패턴이란?

2. MVC 등장 이유

3. MVC 구조

4. 설정 파일

5. 정리







서론

MVC 패턴은 면접 볼 때 단골 질문이라해도 과언이 아닐만큼 자주 언급되는 주제이다. Model, View, Controller 라는 의미라는 것은 알고 있어도 그 의미를 자세히 설명하는 것은 항상 쉽지 않다. 따라서 이번 포스팅에서는 스프링 MVC에 대해 자세히 살펴보고자 한다.





MVC 패턴이란?

- MVC 패턴은 어플리케이션을 Model, View, Controller로 구분하여 작업을 분리하는 개발 방법론

- 서로 간의 결합도 최소화 + 유지보수성을 높이며 + 개발의 효율성 향상

• Model(모델) : 비즈니스 로직을 담고 있는 데이터 처리 계층, DB와 직접 연결되는 DAO, Entity, Service 등이 여기에 해당
• View(뷰) : 사용자가 실제로 보는 화면(UI), Model에서 받은 데이터를 표시함 → HTML, JSP, JSON 등 다양한 형태로 출력
• Contorller(컨트롤러) : 클라이언트 요청을 받아 어떤 비즈니스 로직을 실행할지 결정하고 그 결과를 view에 전달

//Controller(컨트롤러) 예시
@Controller
public class MemberController {
    @GetMapping("/members")
    public String getMembers(Model model) {
        List<Member> members = memberService.findAll();
        model.addAttribute("members", members);
        return "memberList"; // View 이름(jsp나 html형식 등)
    }
}





MVC 등장 이유

- 초창기 프로그램 프로그램 구조의 문제점

• 초기에는 대부분의 애플리케이션이 모노리스 형태였음 즉

// 하나의 파일에 모든 걸 처리
public void onClick() {
   connectDB();
   getData();
   calculate();
   renderScreen();
}

• 이렇게 데이터 처리, 비즈니스 로직, UI 표시가 한 코드 안에서 이루어짐
  → 유지보수 어려움, 재사용 어려움, 테스트 어려움, 협업이 비효율적 등 다양한 문제 발생

- 그래서 등장한 것이 MVC 패턴

• Controller에서 사용자 입력을 처리함, Model에서 데이터를 처리함, View에서 데이터를 표시함
  → UI, 비니스 로직, 데이터 관리를 각각 독립적으로 분리시켜 문제를 해결함





MVC 구조

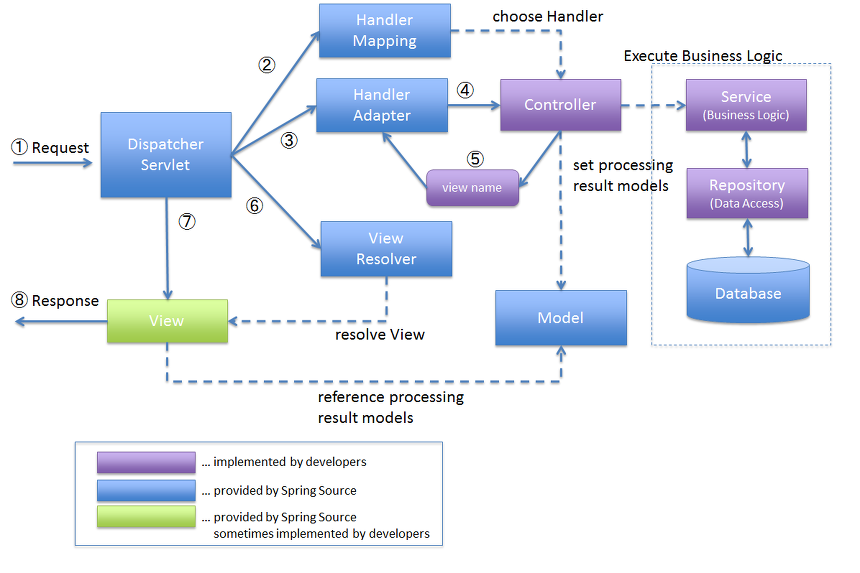

1. 사용자의 모든 요청은 DispatcherServlet(FrontController)을 통해 처리됨
2. DispatcherServlet은 받은 요청을 HandlerMapping으로 전달
3. DispatcherServlet이 HandlerAdapter를 이용해서 해당하는 컨트롤러를 작동시킴
4. 실제 개발자는 Controller에 요청을 처리하는 비니스 로직을 작성하고 View에 전달해야하는 데이터를 Model이라는 객체에 담아서 전달함
5. Controller는 View의 이름을 DispatcherServlet에 반환
6. DispatcherServlet은 ViewResolver를 호출해 Controller가 반환한 View 이름을 기반으로 해당되는 View를 찾아줌
7. DispatcherServlet이 View에 처리 결과를 넘겨 최종 결과를 보여주도록 요청
8. View는 실제로 응답을 보내야 하는 데이터를 jsp, html등을 이용해 생성하는 역할을 함, 만들어진 응답은 DispatcherServlet을 통해 전달

- 위 그림이 이해하기 어렵다면 아래 그림 참고 (그림판으로 그려서 퀄리티 낮음)





설정 파일

- 스프링 MVC는 스프링의 서브 프로젝트임 → 별도의 설정이 존재

설정 파일	설명
web.xml	설정을 위한 설정 파일, WAS 구동과 관련된 설정
root-context.xml	일반 Java 영역에 대한 설정
servlet-context.xml	WEB 관련 영역에 대한 설정



> web.xml

<?xml version="1.0" encoding="UTF-8"?>
<web-app version="2.5" xmlns="http://java.sun.com/xml/ns/javaee"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://java.sun.com/xml/ns/javaee https://java.sun.com/xml/ns/javaee/web-app_2_5.xsd">

	<!-- 모든 서블릿과 필터가 공유할 Spring의 root-context.xml파일의 위치 지정 -->
	<context-param>
		<param-name>contextConfigLocation</param-name>
		<param-value>/WEB-INF/spring/root-context.xml</param-value>
	</context-param>

	<!-- 위에서 정의한 context-param을 읽고 전역 Bean들을 로딩하는 역할 -->
	<listener>
		<listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
	</listener>

	<!-- 클라이언트 요청을 받아 적절한 Controller에 분배하고 결과를 View로 연결 -->
	<servlet>
		<servlet-name>appServlet</servlet-name>
		<servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
		<init-param>
			<param-name>contextConfigLocation</param-name>
			<param-value>/WEB-INF/spring/appServlet/servlet-context.xml</param-value>
		</init-param>
		<load-on-startup>1</load-on-startup>
	</servlet>

	<!-- appServlet(DispatcherServlet)이 모든 요청(/)을 처리하도록 지정 -->
	<servlet-mapping>
		<servlet-name>appServlet</servlet-name>
		<url-pattern>/</url-pattern>
	</servlet-mapping>

</web-app>



> root-context.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://www.springframework.org/schema/beans https://www.springframework.org/schema/beans/spring-beans.xsd">
</beans>

- 일반 Java 영역에 대해 설정하는 파일 → Service나 DAO, DB 연동을 위해 사용하는 DataSource 등을 등록하는 코드가 포함됨



> servlet-context.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans:beans xmlns="http://www.springframework.org/schema/mvc"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xmlns:beans="http://www.springframework.org/schema/beans"
	xmlns:context="http://www.springframework.org/schema/context"
	xsi:schemaLocation="http://www.springframework.org/schema/mvc https://www.springframework.org/schema/mvc/spring-mvc.xsd
		http://www.springframework.org/schema/beans https://www.springframework.org/schema/beans/spring-beans.xsd
		http://www.springframework.org/schema/context https://www.springframework.org/schema/context/spring-context.xsd">

	<!-- @Controller, @RequestMapping, @ResponseBody 같은 Spring MVC 어노테이션 기반 기능들을 활성화 -->
	<annotation-driven />

	<!-- /resources/** 경로로 요청된 정적 파일(CSS, 이미지 등)을 웹 애플리케이션의 /resources/ 폴더에서 찾아 서빙 -->
	<resources mapping="/resources/**" location="/resources/" />

	<!-- 컨트롤러에서 반환하는 뷰 이름을 실제 JSP 파일 경로로 변환해주는 뷰 리졸버(ViewResolver) 설정 -->
	<beans:bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
		<beans:property name="prefix" value="/WEB-INF/views/" />
		<beans:property name="suffix" value=".jsp" />
	</beans:bean>

	<!-- com.controller 패키지 내의 클래스 중 @Controller, @Service, @Component, @Repository 등을 가진 클래스들을 자동으로 Bean으로 등록 -->
	<context:component-scan base-package="com.controller" />

</beans:beans>





정리

	역할	예시	주요 기능
Model	데이터와 비즈니스 로직을 담당	Service, Repository, Entity, DTO	- 데이터 처리 - DB 접근 - 비즈니스 규칙
View	사용자에게 보여지는 UI	JSP, Thymeleaf, HTML, JSON	- 화면 출력 - 데이터를 사용자에게 표시
Controller	사용자의 요청 처리 및 흐름 제어	@Controller, @RequestMapping	- 사용자 입력 수신 - Model 호출 - View로 이동 결정



---
